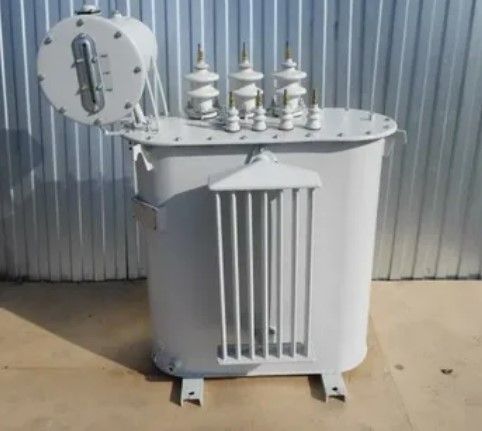

Трансформатор ТМ-100: надежное решение для электроснабжения

Трансформатор тм 100 представляет собой силовое электрооборудование мощностью 100 кВА, предназначенное для преобразования электрической энергии в сетях переменного тока. Данная модель широко применяется в системах электроснабжения промышленных предприятий, жилых комплексов и объектов коммунальной инфраструктуры.

Технические характеристики

Трансформатор выполнен по схеме "звезда-звезда с нулем" и рассчитан на работу с напряжением 6-10 кВ на первичной обмотке и 0,4 кВ на вторичной. Масляное охлаждение обеспечивает стабильную работу в широком диапазоне температур от -45°C до +40°C. Класс изоляции А гарантирует безопасную эксплуатацию в течение расчетного срока службы.

Магнитопровод изготовлен из высококачественной холоднокатаной электротехнической стали, что минимизирует потери холостого хода и обеспечивает высокий КПД оборудования. Обмотки выполнены из меди или алюминия с соблюдением всех требований к электрической изоляции.

Конструктивные особенности

Бак трансформатора изготовлен из листовой стали с антикоррозионным покрытием. Система охлаждения включает радиаторы, обеспечивающие эффективный отвод тепла при номинальной нагрузке. Встроенный термосифонный фильтр поддерживает чистоту трансформаторного масла в процессе эксплуатации.

Переключатель ответвлений позволяет регулировать выходное напряжение в пределах ±5% без отключения нагрузки. Это обеспечивает стабильное качество электроснабжения при колебаниях напряжения в питающей сети.

Области применения

ТМ-100 оптимально подходит для электроснабжения небольших производственных участков, торговых центров, многоквартирных домов и коттеджных поселков. Мощность 100 кВА позволяет обеспечить электроэнергией объекты с умеренным энергопотреблением.

Трансформатор успешно применяется в сельском хозяйстве для электрификации ферм, теплиц и других объектов агропромышленного комплекса. Надежная конструкция обеспечивает стабильную работу в условиях переменных нагрузок.

Монтаж и обслуживание

Установка трансформатора выполняется на железобетонном фундаменте или металлической раме. Подключение осуществляется через высоковольтные и низковольтные вводы с соблюдением требований ПУЭ и технических условий производителя.

Регламентное обслуживание включает контроль уровня и качества масла, проверку состояния изоляции, очистку радиаторов и проведение электрических измерений. Соблюдение графика технического обслуживания гарантирует безаварийную работу в течение всего срока эксплуатации.

Трансформатор ТМ-100 сочетает проверенные технические решения с современными требованиями к энергоэффективности и надежности электрооборудования.
