Проектирование и монтаж локально-вычислительной сети (ЛВС)

Современный бизнес невозможно представить без надежной компьютерной сети. Локально-вычислительные сети (ЛВС) стали неотъемлемой частью любой организации — от небольшого офиса до крупного предприятия. Правильно спроектированная и качественно смонтированная ЛВС обеспечивает бесперебойную работу всех подключенных устройств, защиту информации и возможность развития IT-инфраструктуры в будущем.

В этой статье мы поэтапно рассмотрим весь процесс создания локальной сети — от планирования до ввода в эксплуатацию, расскажем о типичных ошибках и поделимся практическими советами. Более детально о проектировании можно ознакомиться в статье  https://prokazan.ru/adverting/view/proektirovanie-i-montaz-lokalno-vycislitelnoj-seti-lvs-ot-teorii-k-praktike

Что такое локально-вычислительная сеть (ЛВС)

Определение и назначение ЛВС

Локально-вычислительная сеть — это система связанных между собой компьютеров и других устройств, расположенных на ограниченной территории (обычно в пределах одного здания или комплекса зданий).

Основные задачи ЛВС:

• Обмен данными между пользователями сети
• Совместное использование оборудования (принтеров, сканеров)
• Централизованное хранение и защита информации
• Доступ к общим приложениям и базам данных
• Обеспечение выхода в интернет и другие внешние сети

Основные компоненты ЛВС

Физические компоненты:

• Кабельная система — медные и оптоволоконные кабели
• Пассивное оборудование — розетки, патч-панели, кроссы
• Активное оборудование — коммутаторы, маршрутизаторы, точки доступа
• Конечные устройства — компьютеры, принтеры, IP-телефоны, сервера

Программные компоненты:

• Сетевые протоколы
• Операционные системы с сетевыми функциями
• Сетевое программное обеспечение

Важно! Качество работы сети определяется самым слабым звеном в цепочке компонентов. Экономия на любом элементе неизбежно приведет к проблемам в работе всей системы.

Этапы проектирования ЛВС

Предпроектное обследование объекта

На этом этапе проводится детальное изучение помещения и требований заказчика:

• Осмотр объекта, оценка состояния стен, потолков, существующих инженерных коммуникаций
• Определение количества и расположения рабочих мест
• Выявление особых требований (повышенная надежность, защита от помех)
• Анализ существующей IT-инфраструктуры (если есть)
• Интервьюирование представителей заказчика

Составление технического задания (ТЗ)

Техническое задание — ключевой документ, определяющий параметры будущей сети. В нем фиксируются:

• Количество и расположение рабочих мест
• Требования к пропускной способности
• Требования к надежности и отказоустойчивости
• Особые условия эксплуатации
• Планируемые сервисы (телефония, видеонаблюдение)
• Перспективы масштабирования
• Бюджетные ограничения

Разработка проектной документации

На основе ТЗ создается пакет документов:

• Пояснительная записка с описанием технических решений
• Структурная схема сети

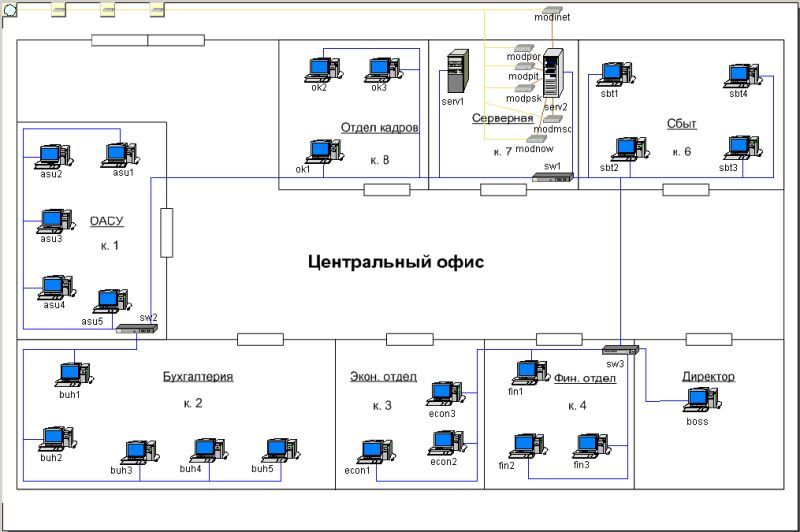

• Планы расположения оборудования и кабельных трасс
• Схемы подключения к электропитанию
• Спецификация оборудования и материалов
• Расчет бюджета проекта

Выбор топологии и архитектуры сети

В зависимости от требований выбирается оптимальная конфигурация:

Топология
Преимущества
Недостатки
Звезда
Высокая отказоустойчивость, простота диагностики
Большой расход кабеля, зависимость от центрального узла
Шина
Экономичность, простота
Низкая надежность, проблемы с масштабированием
Кольцо
Равномерная нагрузка, устойчивость
Сложность поиска неисправностей
Смешанная
Гибкость, оптимизация
Сложность проектирования

Современные корпоративные сети обычно строятся по иерархической модели с несколькими уровнями:

• Уровень доступа (подключение пользователей)
• Уровень распределения (маршрутизация)
• Уровень ядра (высокоскоростная передача данных)

Подбор оборудования и материалов

При выборе оборудования учитываются:

• Задачи сети и требуемая производительность
• Категория СКС (обычно не ниже 5e, а для новых проектов — 6 или 6a)
• Совместимость компонентов
• Соотношение цена/качество
• Надежность производителя и поддержка
• Гарантийные обязательства

Типовой набор оборудования для офисной сети:

• Коммутаторы доступа (24-48 портов)
• Маршрутизатор
• Патч-панели
• Серверное оборудование
• Источники бесперебойного питания
• Телекоммуникационный шкаф/стойка

Согласование проекта с заказчиком

Финальная стадия проектирования — это презентация готового проекта заказчику:

• Демонстрация схем и планов
• Объяснение технических решений
• Обсуждение бюджета и сроков
• Внесение корректировок по результатам обсуждения
• Утверждение проекта

Монтаж ЛВС: основные этапы

Подготовка к монтажу

Перед началом монтажных работ:

• Закупка оборудования и материалов
• Подготовка инструментов
• Составление графика работ
• Согласование доступа в помещения
• Инструктаж монтажников

Прокладка кабельных трасс

Основной и самый трудоемкий этап:

• Разметка трасс прокладки кабеля
• Установка кабельных каналов и лотков
• Прокладка кабеля от телекоммуникационных шкафов до рабочих мест
• Маркировка кабелей
• Прокладка магистральных соединений между шкафами

Совет профессионала: Всегда предусматривайте запас кабеля (15-20%) для удобства монтажа и возможных перепланировок. Кабели должны иметь четкую маркировку с обеих сторон.

Установка пассивного оборудования

После прокладки кабеля:

• Монтаж информационных розеток
• Установка патч-панелей
• Установка телекоммуникационных шкафов/стоек
• Подключение кабелей к розеткам и патч-панелям
• Терминирование (обжимка) кабелей

Установка активного оборудования

После подготовки пассивной части:

• Монтаж коммутаторов, маршрутизаторов и другого активного оборудования
• Установка источников бесперебойного питания
• Подключение электропитания
• Базовая настройка оборудования
• Установка серверов и сетевых хранилищ

Коммутация и подключение оборудования

Завершающий этап монтажа:

• Соединение активного и пассивного оборудования патч-кордами
• Подключение конечных устройств
• Установка программного обеспечения
• Первичная настройка сетевых параметров

Пуско-наладочные работы и тестирование сети

После физического монтажа:

• Проверка целостности всех кабельных соединений
• Тестирование линий специальными приборами
• Проверка работы активного оборудования
• Настройка сетевых сервисов
• Тестирование скорости и надежности соединений
• Устранение выявленных проблем

Документация и сдача проекта

Состав проектной и исполнительной документации

По окончании работ заказчику передается:

• Исполнительная документация с фактическим расположением оборудования
• Схемы коммутации в телекоммуникационных шкафах
• Таблицы подключений
• Результаты тестирования
• Паспорта и сертификаты на оборудование
• Инструкции по эксплуатации
• Гарантийные талоны

Проведение тестирования и аттестации ЛВС

Финальное тестирование включает:

• Проверку соответствия параметров сети требованиям ТЗ
• Тестирование пропускной способности
• Проверку отказоустойчивости
• Тестирование всех сетевых сервисов
• Проверку безопасности

Передача сети в эксплуатацию

Завершающий этап:

• Демонстрация работы сети заказчику
• Обучение персонала заказчика
• Подписание актов приема-передачи
• Передача документации
• Согласование условий гарантийного обслуживания

Обслуживание и сопровождение ЛВС

Регламентное техническое обслуживание

Для поддержания работоспособности сети:

• Периодические профилактические осмотры (раз в квартал)
• Чистка оборудования от пыли
• Проверка температурного режима
• Контроль загрузки каналов
• Обновление программного обеспечения
• Резервное копирование конфигураций

Диагностика и устранение неисправностей

При возникновении проблем:

• Локализация неисправности
• Замена вышедших из строя компонентов
• Восстановление работоспособности
• Анализ причин сбоя
• Разработка рекомендаций по предотвращению подобных ситуаций

Модернизация и масштабирование сети

При росте компании или изменении требований:

• Оценка текущего состояния сети
• Разработка плана модернизации
• Установка дополнительного оборудования
• Реорганизация топологии сети
• Обновление активного оборудования
• Повышение пропускной способности

Стоимость проектирования и монтажа ЛВС

Факторы, влияющие на стоимость

Цена создания ЛВС зависит от множества параметров:

• Количество рабочих мест
• Площадь и сложность объекта
• Требуемая категория структурированной кабельной системы
• Класс выбранного оборудования
• Необходимость внешних подключений
• Сложность проектных работ
• Срочность выполнения
• Наличие особых требований (повышенная надежность, защищенность)

Примерная смета и порядок расчетов

Типовая структура затрат на создание ЛВС:

Статья расходов
Доля в бюджете
Примечания
Проектирование
10-15%
Зависит от сложности объекта
Активное оборудование
30-40%
Определяется требованиями к производительности
Пассивное оборудование
20-25%
Зависит от категории СКС
Монтажные работы
25-35%
Зависит от сложности прокладки
Пуско-наладка
5-10%
Включает настройку и тестирование

Порядок расчетов:

1. Предоплата 30-50% после утверждения проекта
2. Оплата 30-40% после поставки оборудования
3. Окончательный расчет после сдачи работ

Важно! Стоимость одного рабочего места в офисной сети среднего класса обычно составляет от 5000 до 15000 рублей, включая проектирование, оборудование и монтаж.

Популярные вопросы у клиентов

Как долго служит ЛВС? При правильном проектировании и качественном монтаже срок службы СКС составляет 15-20 лет, активного оборудования — 5-7 лет.

Можно ли строить сеть поэтапно? Да, современные сети проектируются с учетом модульного принципа. Можно начать с базовой конфигурации и расширять по мере необходимости.

Нужна ли лицензия для проектирования и монтажа ЛВС? Для проектирования требуется членство в СРО проектировщиков. Для монтажа в некоторых случаях (например, в зданиях с повышенными требованиями к безопасности) требуются специальные лицензии.

Как выбрать подрядчика для создания ЛВС? Ориентируйтесь на опыт работы, наличие сертифицированных специалистов, портфолио реализованных проектов и отзывы клиентов.

Можно ли использовать беспроводную связь вместо проводной? Wi-Fi не может полностью заменить проводную сеть в корпоративном сегменте из-за меньшей надежности, безопасности и пропускной способности. Оптимальный вариант — комбинированное решение.

Какая категория кабеля лучше для новой сети? Для новых проектов рекомендуется использовать кабель не ниже категории 6, который обеспечивает пропускную способность до 10 Гбит/с.

Создание локально-вычислительной сети — сложный многоэтапный процесс, требующий профессионального подхода и соблюдения стандартов. Качественно спроектированная и реализованная ЛВС станет надежной основой IT-инфраструктуры вашей компании на долгие годы.

Ключевые факторы успеха при создании ЛВС:

• Тщательное планирование и проектирование
• Использование качественных компонентов
• Соблюдение стандартов и технологий
• Привлечение опытных специалистов
• Детальное документирование
• Регулярное обслуживание

Инвестиции в качественную сеть всегда окупаются за счет бесперебойной работы, отсутствия простоев и возможности развития без кардинальной реорганизации инфраструктуры.
